JDG、KBG金属电工套管及配件
  • JDG、KBG金属电工套管及配件

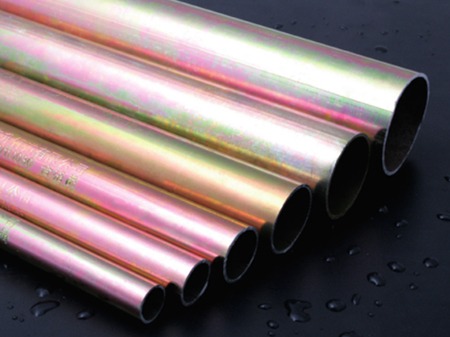

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗勲绝缘电线专用保护管最的好选择。

产品简介 / Introduction

JDG产品介绍

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗勲绝缘电线专用保护管踣的好选择。

东宏东升牌JDG管性能技术指标依据《电气安装用导管特殊要求》GB/T20041.21-2008及《电气安装用导管技术要求通用要求》GB/20041.1-2005的规定执行;符合套接紧定钢导管(JDG)电线管路施工及验收规程按CECS120:2007的规范。

 JDG镀锌钢导管管材规格表  单位:mm
规格 φ16 φ20 φ25 φ32 φ40 φ50
外径  D 16 20 25 32 40 50
外径允许偏差 0-0.3 0-0.4
壁厚S 1.5 1.6
壁厚允许偏差 0.15
长度L 4000
长度允许偏差 5

新标准的执行

2013年国家CQC审核中心通知各厂商更换新的执行标准,东宏东升更新了CQC审核标准,东宏东升目前所生产的货品已经更换了新标准,原GBT14823.1-93等标准已经被新标准所代替,下面是新老标准的一些对比。给大家提供参考。

KBG管:套接扣压式薄壁钢导管。其验收规范为CECS100:98。

 JDG镀锌钢导管管材规格表  (mm)
规格 φ16 φ20 φ25 φ32 φ40
外径  D 16 20 25 32 40
外径允许偏差 0-0.3 0-0.4
壁厚S 1 1.2
壁厚允许偏差 0.8 0.1

KBG导管与JDG导管的区别

这两种导管都属于薄壁导管,都可以应用在建筑电气工程上,但有时会混淆。二者的主要区别有:

  • 标准不一样

    为《套接紧定式钢导管电线管路施工及验收规程》(CECS20:2007
    为《套接扣压式薄壁钢(KBG)导管电线管路施工及验收规范》(CECS100:98)

  • 规格不一样

    由于两种导管的规格相近,基本上可以通用,所以有一些施工单位拿KBG管当JDG管用。因此应该加强物质进场报验时的审查工作,并在施工过程中随时抽查在施材料。

  • 连接方式不一样

    是由钢导管、连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,即套接管件采用螺钉紧定;KBG是采用套接扣压式连接的薄壁钢导管。

  • 材料要求不一样

    明确要求采用Q235钢材制作。KBG则没有这方面的要求。其它方面的区别,不详述,可以参见相应的验收规程。

产品参数

套接紧定式有螺纹紧定型连接套管规格与允许偏差
规格 φ16 φ20 φ25 φ32 φ40
内径  D 16 20 25 32 40
内径允许偏差 0.3
外径D 19.2 23.2 28.2 35.2 43.2
壁厚S 2.2
厚度允许偏差 0.1
总长度 45 50 60
